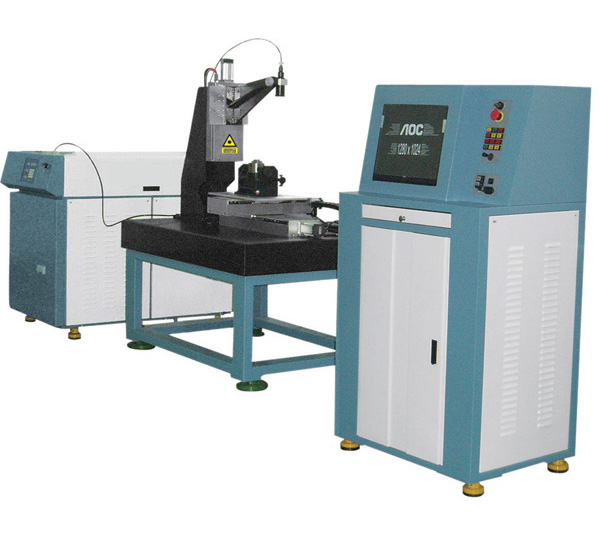

JW-YWM-400/500激光多功能加工機
機型特點
該激光加工系統具有焊接、切割、打孔和簡單標記、熱處理等多種功能，具有光束質量好、性能穩定可靠、控制精度高、操作方便和適用范圍廣等特點，是目前性價比較高的精密高效柔性多功能激光加工設備。
系統由激光器、激光電源、光學系統、多功能激光加工頭、三/四軸聯動、交流伺服電機、滾珠絲杠副傳動、CNC控制系統、CCD監控系統、制冷系統、光纖傳輸系統、He-Ne激光指示系統和密閉氣室裝置等組成，激光頭可實現手動（或自動）兩軸旋轉。
適用材料范圍及應用領域
適用于金屬材料的激光切割、焊接、打孔、熱處理及簡單標刻：如碳鋼、合金鋼、鋁及合金、鈦及合金、鎳鉬合金等材料。
廣泛應用于航空、航天、兵器、艦船、石化、醫療、儀表、微電子、汽車等行業。
特別適合大學、科研機構及激光加工中心采用、進行各種激光加工工藝開發及多品種小批量零件加工。
技術參數
激光波長 1064um 焊接寬度 0.3-2mm
額定激光輸出功率 400W/500W 切割厚度 ≤5mm
激光輸出功率 450W/550W 最小切縫寬 0.1mm
光束發散角 ≤10mrad 打孔最小孔徑 0.05mm（視材料不同）
能量不穩定度 ≤±2.5% 打孔深度 12mm（視材料不同）
激光脈沖寬度 0.2-20ms 工作臺數控系統 工控PC或CNC四軸
激光脈沖頻率 0.1-500Hz 工作臺行程 500*500*300mm(可選配)
激光脈沖能量 100J/110J 電力需求 380V 三相五線 50Hz 40A/
光斑直徑 ≥0.15mm 主機耗電功率 14KW/16KW
激光器連續工作時間 24h 冷卻方式 內循環水冷卻 制冷機組(選配)
焊接溶深 ≤4.5mm |
